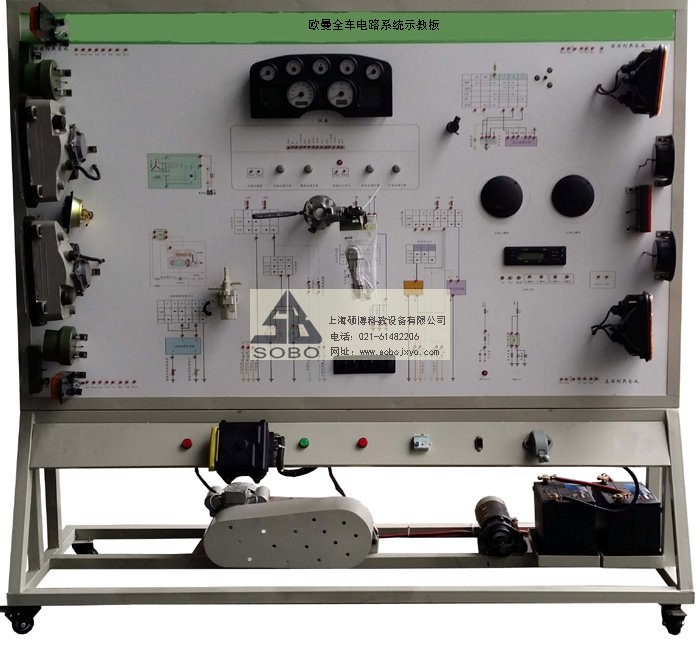

歐曼全車電路系統示教板
該設備采用全新歐曼重卡柴油機電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
【詳細說明】
歐曼全車電路系統示教板|部隊汽車實訓裝備
一、產品簡介
該設備采用全新歐曼重卡柴油機電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
本設備滿足工程兵部隊汽車職業教育的“五個對接十個銜接”的教學需要。
適用于工程兵部隊對歐曼重卡柴油機電器理論和維修實訓的教學需要。
該實訓裝置逼真地模擬了歐曼重卡柴油機電器系統的組成結構、工作原理與常見故障現象、原因與特點，可進行操縱系統常見故障的分析、檢測與排除方面的實驗、教學與實訓，為提高有關實訓人員故障分析診斷水平。
適用于工程兵部隊的快速維修實訓，同時適用于地方各大專院校，工程機械培訓學校，技校等專業教學與實訓考核，該裝置是各類工程兵部隊實驗實訓室現代化的重要標志產品。
歐曼全車電路系統示教板|部隊汽車實訓裝備
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
歐曼全車電路系統示教板|部隊汽車實訓裝備
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
|
